一閃　性能試験　データ表
Performance test

試験項目	試験機関	試験方法	試験結果
耐衝撃性	ノルウェー建材研究所	ハンマー500gで表面を打撃し、打撃後、目視検査で表面の剥がれ、割れの有無を確認する。	表側の打撃で剥がれ割れは見られない。
耐風圧試験	財団法人建材試験センター （日本）	動風圧試験装置に試験体（タイル本体のみ）を固定し、背面より圧力を加え、試験体各部の変位状況を観察した後、更に加圧し破壊時の風圧力を測定する。	4500pa にて破壊が始まる。
耐摩耗性試験 ・耐洗浄性試験	ノルウェー建材研究所	硬い地面に試験体を置き、ドライバーを使用し幅6mmの擦り傷をつける。その後、試験体に剥離がないかを目視検査する。	目視検査では表面の剥れ・割れなどは見られなかった。
塩水噴霧腐食試験	ベルギー塗装塗膜技術研究所	試験体2個の石付表面に傷をつけ、35℃の人工塩水噴霧装置（塩水濃度5%)に350時間設置し、その後目視検査を行う。	目視検査では2個のサンプルとも表面に変化は見られない。また赤錆の発生も見られない。
耐熱性試験	ベルギー建築科学技術センター	試験体を75℃の換気オーブンで21日間熟成し、その後目視検査を行う。	目視検査では何の顕著な変化・色の変化も見られなかった。表面の色の変化・風化も見られなかった。
耐湿性試験	ベターリビング（日本）	JIS D 0202-1988,50℃ 98% 240H 付着強さ	終了1時間以内：膨れ、はがれ、割れ、しわ、色の変化、塗膜の軟化無し、耐湿後の付着強さ試験は1.3Mpa=13.3 kg/cm2
曲げ性試験	ベターリビング（日本）	JIS A 6909:2003 可とう性試験	表面にひび割れ無し
耐酸性	ベターリビング（日本）	JIS D 0202-1988 、硫酸10% 20℃　24H 耐酸性試験	終了1時間後：膨れ、はがれ、割れ、しわ、色の変化、塗膜の軟化無し
耐アルカリ性	ベターリビング（日本）	JIS D 0202-1988 、炭酸ナトリウム5% 20℃　500H 耐アルカリ性試験	終了1時間後：膨れ、はがれ、割れ、しわ、色の変化、塗膜の軟化無し
耐沸騰水性試験	ベターリビング（日本）	JIS K 5400-1990、95℃ 2H 付着強さ	終了直後：しわ、膨れ、割れ、はがれ無し 2時間後：白化、変色無し
密着性試験	ベターリビング（日本）	JIS K 5600-5-7:2014、付着強さ試験	破壊強さ：1.3Mpa=13.3 kg/cm2
防水性試験	財団法人建材試験センター （日本）	2.5寸勾配の架台に試験体を固定、風速20m/Sで4L/分の散水を１０分間行い、漏水をチェックする。	漏水無し
ビス引抜強度試験	ビスメーカー（日本）	構造用合板t=12mmに専用ビスM5.3×25Lを打ちつけ、10回引抜強度を測定し、平均値を出す。	平均引抜強度は1,417N=144kgf。

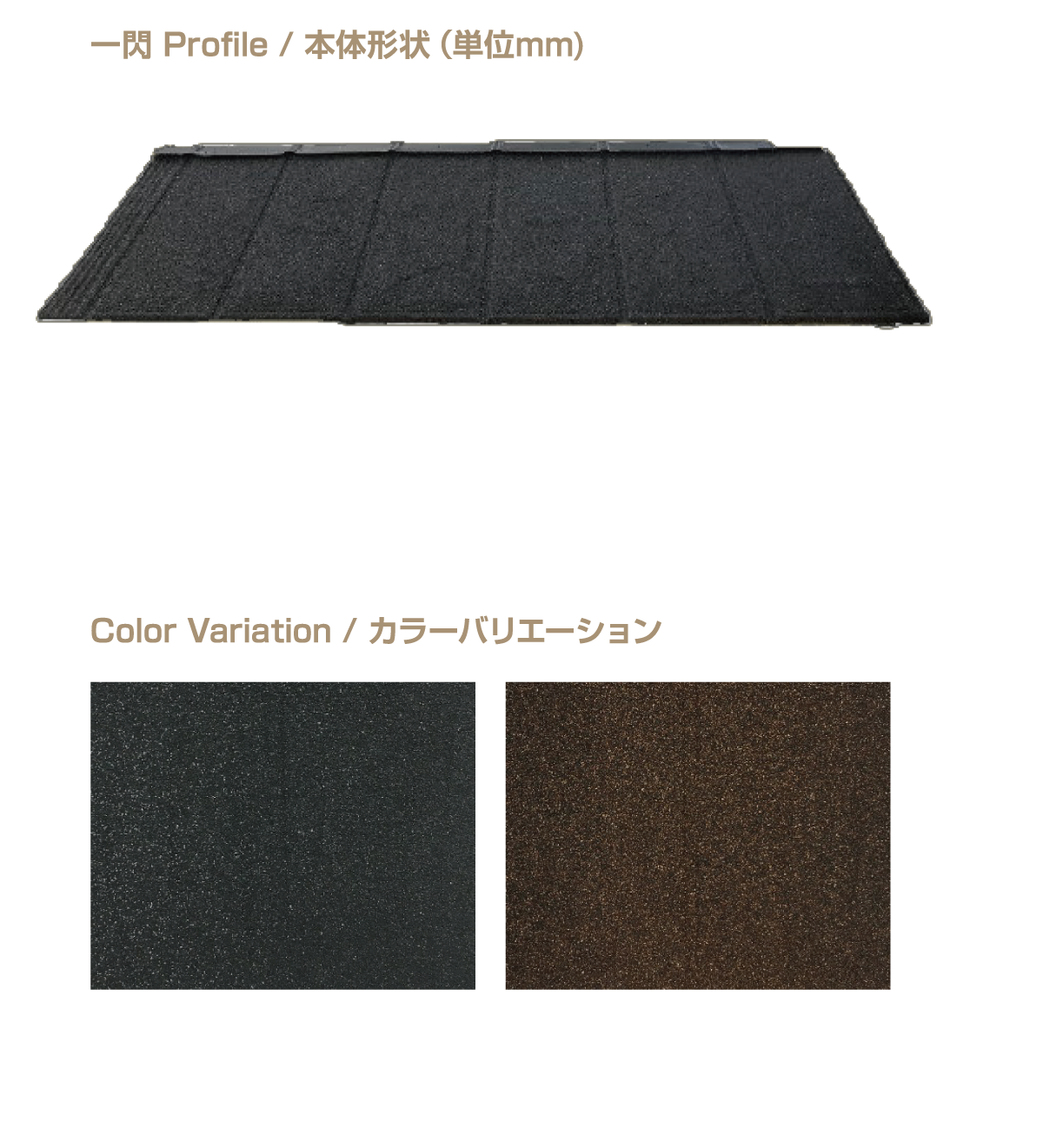

製品仕様
specification

表面仕上げ	天然石＋セラミックコーティング
働き長さ	1,232mm
働き幅	371mm
１㎡のパネル数	2.18枚
１㎡あたりの重量	約6.5kg
基材	溶融55%アルミニウム亜鉛合金めっき鋼板 （ガリバリウム鋼板）
鋼板厚み	0.37mm
標準勾配	2.5/10以上
不燃認定	国土交通大臣認定不燃材料 NE-0053-2
色調	ジャーマンブラック（黒） アンティークブラウン（茶窯変調）

※溶融55％アルミニウム亜鉛合金めっき鋼板とは
耐久性、浸食性に優れた鋼板で、ガルバリウム鋼板と呼ばれています。
亜鉛めっき鋼板と比較すると3～6倍の耐久性が期待できます。
